Productdetails:
|
| Gebruik: | Huistoestel, Elektrische Fiets | Commutatie: | Geborsteld |
|---|---|---|---|
| Snelheid (t/min): | 12-1360rpm | Type: | Toestelmotor met Codeur |
| Efficiency: | D.W.Z. 1 | Bouw: | Permanente Magneet |
| Materiaal: | Roestvrij staal | Voltage: | 6V/12V/24V |
| Hoog licht: | 60RPM kleine gelijkstroom-Toestelmotoren,25mm Motoren van het Codeur de Kleine gelijkstroom Toestel,60RPM codeurgelijkstroom motor |
||

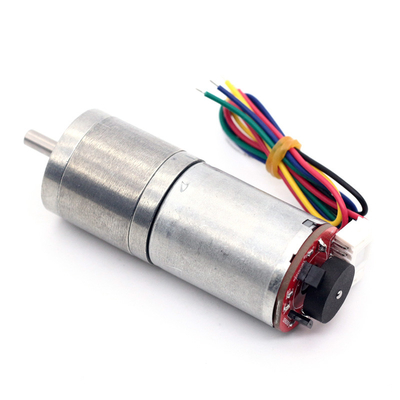

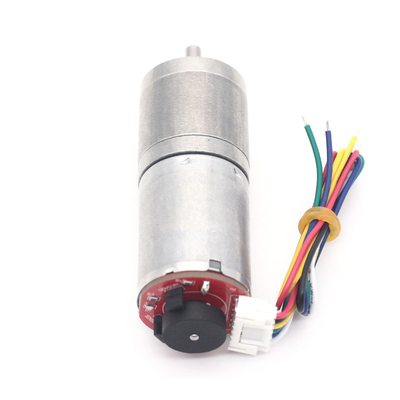

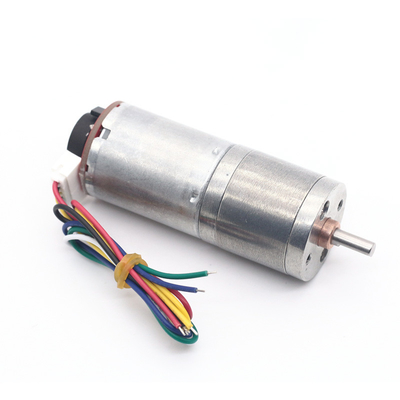

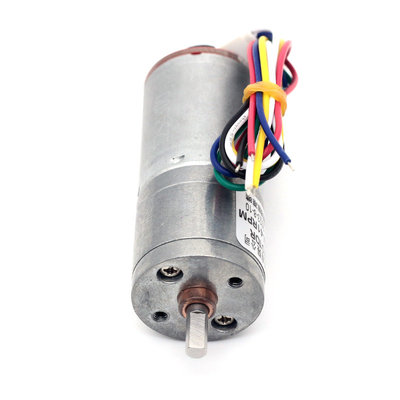

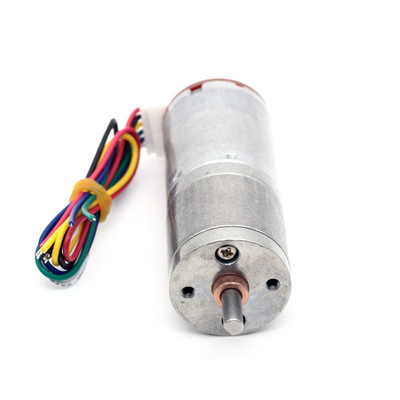

25mm van de de Motoren Hoge Torsie 6v 60RPM van het Codeur de Kleine gelijkstroom Toestel Permanente Magneet
25mm Gelijkstroom Toestelmotor met Elektrische Motor van de Codeur6v 12v 24v de Hoge Torsie
Voltage: DC6V 12V 24V
Zonder commissie Snelheid: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Fout: ±5%
Motordiameter: 24.5mm
De Lengte van het motorlichaam: 40mm (ref)
De Diameter van de outputschacht: 4mm (D-Type)
De Lengte van de outputschacht: ongeveer 9.5mm
Versnellingsbakdiameter: 25mm
De versnellingsbakgrootte Detal, te zien gelieve de lijst
Bedradingsmethode:
Rode Draad - positieve voeding van motor (+) (het veranderingspositief zal en negatief van motor de omwenteling veranderen)
Witte Draad - negatieve voeding van motor (-) (het veranderingspositief zal en negatief van motor de omwenteling veranderen))
Gele Draad - het signaal koppelt terug (motor één draai heeft 11 signalen)
Groene Draad - het signaal koppelt terug (motor één draai heeft 11 signalen)
Blauwe Draad - het positief van codeurvoeding (+) (3.3-5V), kan niet verkeerd zijn
Zwarte Draad - negatief van codeurvoeding (-) (3.3-5V), kan niet verkeerd zijn
Informatieblad:
| Geen lading | Output | Box | ||||||||
| Nominale spanning | t/min | Huidig (ma) | t/min | Huidig (ma) | Torsie (Kg.cm) | Output (W) | Torsie (Kg.cm) | Huidig (ma) | Verhouding (1:1) | Grootte (L) |
| 6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
| 6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | Verboden | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | Verboden | 900 | 500 | 18 |
| 12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4.4 | 17.5 |
| 12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9.6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2.2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | Verboden | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | Verboden | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4.4 | 17.5 |
| 24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9.6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3.2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4.2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
