Productdetails:
|
Gebruik: | Voor Elektronische Robot Slimme Auto | Commutatie: | Geborsteld |
---|---|---|---|
Snelheid (t/min): | 15-2000rpm | Type: | 545 Gelijkstroom Toestelmotor met Codeur |
Efficiency: | D.W.Z. 1 | Bouw: | Permanente Magneet |
Materiaal: | Roestvrij staal | Voltage: | 6V/12V/24V |
Hoog licht: | 2000RPM het Toestelmotor van de snelheidsvermindering,De Motor van het de Verminderingstoestel van de Roshsnelheid,2000RPM de minimotor van het metaaltoestel |

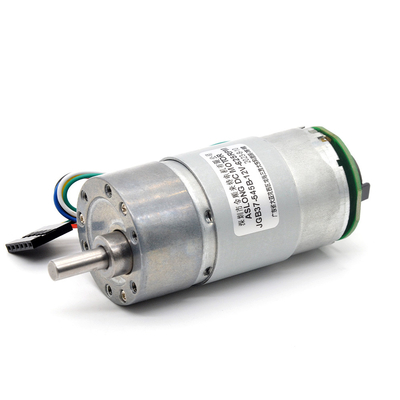

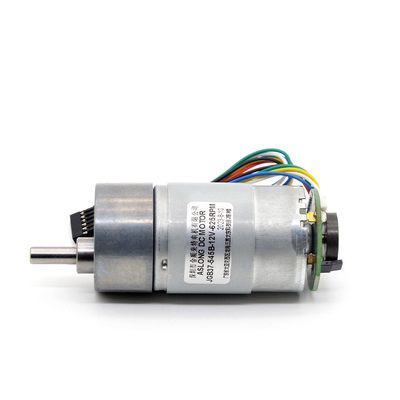

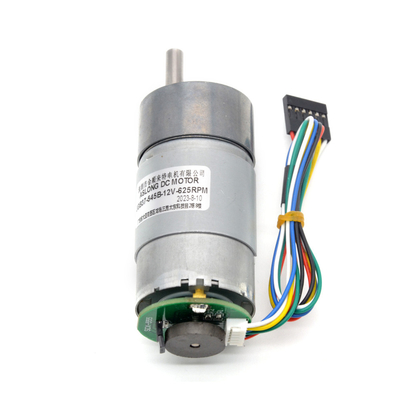

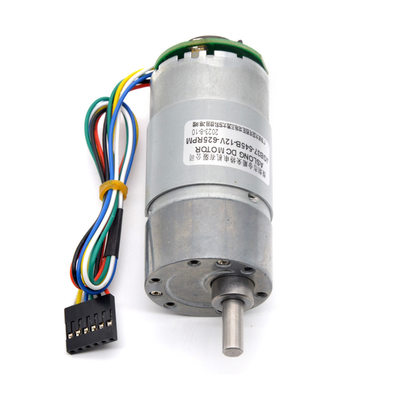

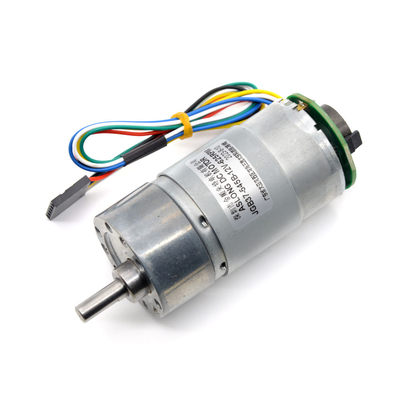

2000 t/min-van het de Verminderingstoestel van de Metaalsnelheid de Motor Hoge Torsie 24V gelijkstroom met Codeur
24V gelijkstroom 15 tot 2000 van de de Torsiesnelheid van t/min Hoge Motor van het de Verminderingstoestel met Holzer-Codeur & Metaalversnellingsbak
De Specificatie van de het Toestelmotor van de snelheidsvermindering
①De naam van de motor: Gelijkstroom Aangepaste Motor met Codeur
②Het voltage u voor deze motor kunt kiezen is gelijkstroom 6V; Gelijkstroom 12V en gelijkstroom 24V
③Nadat u het voltage van de motor selecteert, kunt u één van de volgende snelheden aan aankoop kiezen. De volgende snelheden verwijzen naar de zonder commissie snelheid van de motor, niet de ladingssnelheid;
Bijvoorbeeld, betekent 4RPM dat de motor 4 keer per minuut zonder lading roteert.
Gelijkstroom 6V; U kunt kiezen de nr-ladingssnelheid heeft:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
Gelijkstroom 12V; U kunt kiezen de nr-ladingssnelheid heeft:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
Gelijkstroom 24V; U kunt kiezen de nr-ladingssnelheid heeft:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Kies één van de snelheden, zal er een overeenkomstige lading geschatte torsie zijn, zodat wanneer u de zonder commissie snelheid van de motor kiest, adviseren wij dat u naar de lading geschatte torsie van de motor volgens de lading van het project in plaats van de boxtorsie van de motor verwijst.
De snelheid van de motor is verschillend, en de torsie van de motor is ook verschillend. Bijvoorbeeld, de motorparameter die u is 12v 8rpm hebt gekozen, de torsie van de motor is 35KG.CM, als de motorparameter u kiest is 12v 1000rpm, en de torsie van de motor is 0.5KG.CM. Zo verzendt lager de motor u kiest, groter de torsie van de motor. Omgekeerd, kiest hoger de snelheid u, kleiner de torsie van de motor.
Sommige mensen zullen een twijfel hebben. Als de maximumsnelheid van deze motor, zoals 1000rpm wordt gekocht, als wij de snelheid van de motor van 1000rpm tot 8rpm verminderen, wanneer de motor loopt bij 8rpm, kan de torsie van de motor 35KG bereiken?
Dit is onmogelijk. Wanneer de snelheid van de motor wordt aangepast, zal de torsie van de motor ook verminderen aangezien de snelheid vermindert. Bijvoorbeeld, is de snelheid van de motor u kocht 1000rpm, en de torsie van de motor is 0.5KG.CM. Wanneer u de snelheid van de motor vermindert, zal de torsie van de motor lager dan 0.5KG zijn. Als de snelheid van de motor zeer wordt verminderd, zal de torsie van de motor ook zeer verminderd worden.
Als u de laagste snelheid van deze motor, zoals 8rpm koopt, is de torsie van de motor 35KG, als u de snelheid van de motor van 8rpm tot 1rpm vermindert, de torsie van de motor ook zal zijn lager dan 35KG.
Zo moet u overwegen of de definitieve torsie van de motor de lading van uw project kan bereiken nadat de motor wordt vertraagd. Als niet, moet u nadenken kiezend andere lagere snelheden of andere motoren.
U kunt ons over het principe van torsieverandering met snelheid contacteren, kunnen wij u helpen vermijden kopend fouten, dank!
④Veronderstellend dat de parameters van de motor u koopt 12v 8rpm zijn, is de regelbare snelheidswaaier van de motor 0rpm aan 8rpm, d.w.z., de snelheid u verkiest te kopen bent de regelbare waaier Maximumsnelheid.
⑤Richting van omwenteling van de motor: CW of CCW, Omgekeerde Steun;
Controleer de omwenteling met de wijzers van de klok mee of linksdraaiende van de motor door de manier te veranderen het positief en de negatieve elektroden worden verbonden.
⑥De schachtvorm van de motor: de diameter van de motorschacht is 6mm, gelieve te verwijzen naar de groottegrafiek hieronder voor alle afmetingen van de motor.
⑦Toestelmateriaal: De metaaltoestellen maken de motor langer duren
⑧De motor heeft standaardlawaai wanneer het werken. Als uw project eisen ten aanzien van het het werk lawaai van de motor heeft, te raadplegen gelieve ons alvorens te kopen. Wij zullen u sommige suggesties geven. Dank u.
Wanneer de motor wordt omgekeerd, zal het het werk geluid van de motor groter dan de voorwaartse omwenteling zijn, die normaal is.
⑨Deze motor is geschikt voor een verscheidenheid van smart devicen, maar u moet zorgvuldig controleren of de grootte, het voltage, de snelheid en de torsie van de motor voor uw apparaat alvorens te kopen geschikt zijn.
Het volgende is de introductie van codeur
①Outputsignaal: vierkante golf (gebrek) ab fase
②Werkende temperatuurwaaier: -40 graden Celsius aan 120 graden van Celsius
③Deze codeur is stijgende magnetische codeur met twee kanalen en een drie-kanaal. Het is geschikt voor gebruik in ruwe milieu's. Elke magnetische codeur bevat een magnetisch net en een magnetische gevoeligheid om de motor te ontdekken. De output heeft twee kanalen met een hoek van de kwadratuurfase van 90 graad vierkante golf; De motor roteert eens, en de signalenoutput 16 impulsen elk van A en B-.
④Codeurspecificaties: Codeur in twee fasen 17 voltage 3.3V of 5V van ab van het draad het basissignaal
⑤Bedradingsspecificatie: XH2.5-6PIN eindschakelaar
Verbindingsinleiding van de codeur
(1) rode lijn: de positieve pool van de motor; verbind met de positieve pool van de gelijkstroom-voeding
(2) zwarte lijn: de negatieve pool van de motor; verbind de negatieve pool van de gelijkstroom-voeding
(3) groene lijn: Hall Sensor GND
(4) blauwe lijn: Sensorvoeding (Hall Sensor Vcc)
(5) gele lijn: Signaleer a-outputpunt (Hall Sensor een Vout)
(6) witte lijn: Het punt van de signaalb output (Hall Sensor B Vout)
Informatieblad:
Model: JGB37-545B | Geen Lading | Op Lading | Box | Versnellingsbak Lengte |
|||||
Verminderingsverhouding | Geschatte volt | ||||||||
Snelheid | Huidig | Torsie | Snelheid | Huidig | Torsie | Huidig | |||
V | T/min | mA | Kg.cm | T/min | A | KG.CM | A | mm | |
6.3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1.5 | 1.8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4.7 | 1.8 | 22 |
30 | 6 | 104 | 100 | 1.2 | 88 | 0,45 | 7.5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1.8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Gesloten verbod | 265 |
270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Gesloten verbod | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | H | 22 |
30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | Gesloten verbod | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 |
