Productdetails:
|
| Naam van het product: | JGB37-3530 | Toepassing: | Automatiseringsproducten |
|---|---|---|---|
| Motortype: | DC-borstelreductiemotor | Sleutelwoorden: | de Motor van 12V 24V Gelijkstroom |
| Nominale spanning: | 6 tot en met 24 V | Kracht: | 1.66 ~ 3W |
| Typische Toepassingen: | Robot | grootte: | 37 mm |
| kenmerk: | Centrale uitgangsas |

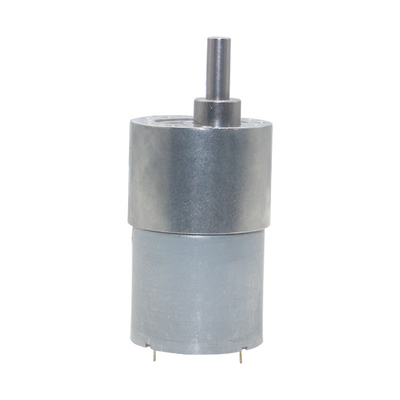

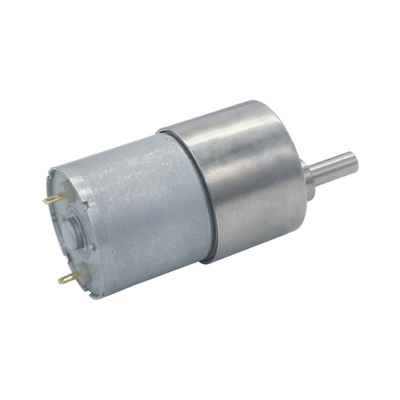

JGB37-3530 37mm Micro DC versnellingsmotoren 12v
JGB37-3530 37mm Diameter 12v gelijkstroommotor 24V versnellingsmotor
| JGB37-520 Micro Dc versnellingsmotor Beschrijving: |
Nu kan je onze 37mm DC-versnellingsmotor krijgen met een magnetische encoder.JGB37-520B), en andere verwante37 mmmotoren voor versnellingsbakken als volgt:
|
|
|
|
| JGB37-520B | JGB37-3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37-3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
Algemene specificaties:
* Spanning: 12 V
* Toerental zonder belasting: 16-381 rpm
* Stroom zonder belasting: 30 mA
* Stall-koppel:0.3g-3.3kg.cm
* Stall current:0.7A
Spanning/rpm/as kan worden aangepast, welkom om te raadplegen.
Inleiding van de motor:
1. Naam van de motor: JGB37-3530 DC-versnellingsmotor DC 12V 24V
2De nominale spanning is DC 12V en DC 24V.
3. DC 12V; U kunt de snelheid zonder belasting kiezen: 12rpm/20rpm/37rpm/59rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Nominaal koppel tussen 0,5 en 40 KG.CM; stallingskoppel: tussen 2 en 54 KG wordt aanbevolen dat de projectbelasting het nominaal koppel niet overschrijdt.het nominale koppel en het stallingkoppel overeenkomen, zie de onderstaande parametertabel.
4. DC 24V; U kunt de snelheid zonder belasting kiezen:
7rpm/12rpm/22rpm/35rpm/45rpm/66rpm/107rpm/200rpm/319rpm/600rpm/960rpm
Nominaal koppel tussen 0,5 en 40 KG.CM; stallingskoppel: tussen 2 en 54 KG. Het wordt aanbevolen dat de projectbelasting het nominaal koppel niet overschrijdt.het nominale koppel en het stallingkoppel overeenkomen, zie de onderstaande parametertabel.
5. Rotatierichting van de motor: CW of CCW, steun omgekeerd;
Controleer de rotatie van de motor in de wijzers van de klok of tegen de wijzers van de klok door de manier waarop de positieve en negatieve elektroden zijn verbonden te veranderen
6. De asvorm van de motor: type D, voor alle afmetingen van de motor zie de onderstaande maatlijst.
7Metalen tandwielen maken de motor langer houdbaar.
8. De snelheid van de motor kan worden aangepast met behulp van de snelheidsregelaar. Deze motor en de snelheidsregelaar worden gecombineerd verkocht.
9. . De motor heeft standaard geluid bij het werken.Als uw project vereisten heeft voor het werkgeluid van de motor, raadpleeg ons dan alstublieft voordat u koopt. Wij zullen u enkele suggesties geven. Dank u.
Wanneer de motor omgedraaid wordt, zal het werkgeluid van de motor groter zijn dan de voorwaarts draaiing, wat normaal is.
10De motor is veilig DC-aangedreven; het experiment bewijst dat de motorspanning zonder gevaar lager is dan 36 V.
11Deze motor is geschikt voor een verscheidenheid aan micro-automatiseringsapparatuur.Zolang u bevestigt dat de motorspanning en het koppel van uw keuze geschikt zijn voor de spanning en de belasting van uw project voor aankoop, is er geen beperking op het toepassingsgebied van deze motor.
Bijvoorbeeld: robot; doe-het-zelf; elektrische gordijnen; billboardmotoren; huishoudelijke apparaten enz.
De volgende is de parametertabel van de motor
Uw projectbelasting mag niet hoger zijn dan het nominale koppel van de motor, anders zal de levensduur van de motor worden verminderd
De parameters in de onderstaande tabel zijn de parameters voor de motorverbinding met een nominale spanning van 12v/24v
Als de motor is aangesloten op een niet-nominale spanningsinvoer, zullen alle parameters van de motor veranderen.
Tekening:
Gegevensblad:
| JGB37-3530 Nominale volt DC12V | |||||||||||
| Verminderingsgraad | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Geen belasting Stroom (ma) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| Geen belasting RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Vermogen om het vermogen van het voertuig te vergroten | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| Vermogen om te draaien | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Beperking van de spanning van het voertuig | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 |
| Maximaal koppel (kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | Maximaal 40 kg | ||
| lengte van de versnellingsbak (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 Nominale volt DC24V | |||||||||||
| Verminderingsgraad | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Geen belasting Stroom (ma) | | < 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
| |
| Geen belasting RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Vermogen om het vermogen van het voertuig te vergroten | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| Vermogen om te draaien | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Bevestigingsstroming (ma) | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 |
| Maximaal koppel (kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Maximaal 31 kg | ||
| lengte van de versnellingsbak (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
Detail van deze motor:
1Metalen tandwielen, tandwielen zijn bestand tegen roest en zijn moeilijk te corroderen, het bevorderen van een soepele en stevige motor rotatie

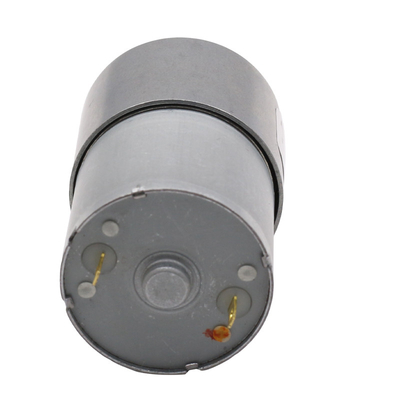

2. Positieve en negatieve bedrading tentakels van DC stroomvoorziening
3De motor is gemaakt van metaal en heeft een uitstekende warmtegeleidbaarheid, waardoor het koppel van de motor sterk is.
Specificatie van de 37 mm 3530 dc-motor:JGB37-3530.pdf
